特殊电子元件模块

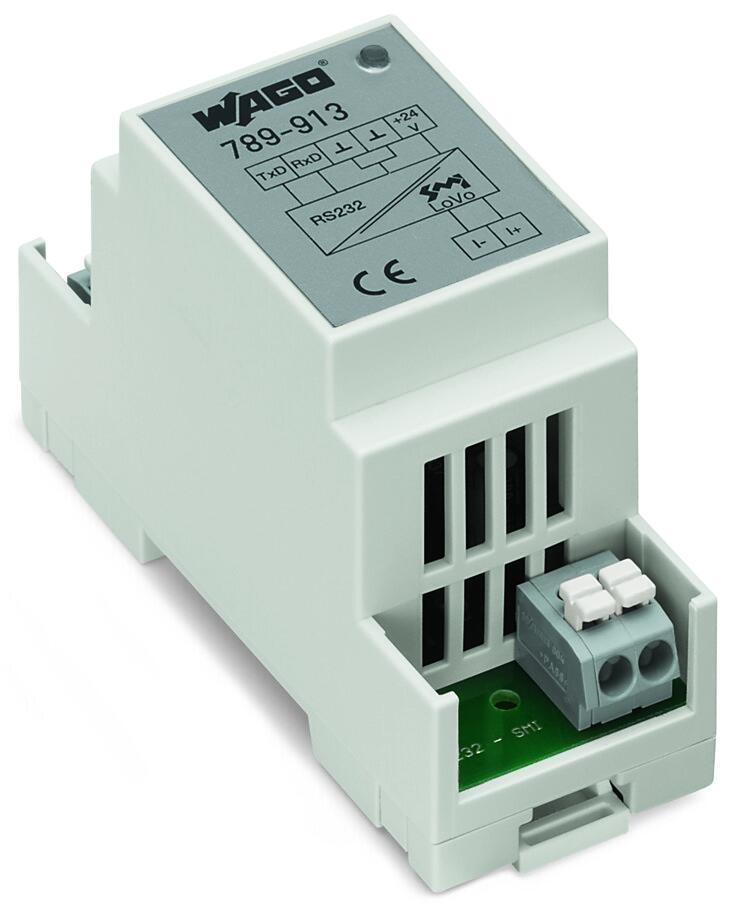

789-913 RS-232/SMI LoVo 接口模块是一个兼容 SMI LoVo 的电气设备的标准接口。该接口代表了标准 RS-232 接口与 SMI LoVo 信号电平之间的纯物理级转换。该接口模块最多可运行 16 个 SMI 传动装置。可以使用 SIM 的全部功能。此特殊 WAGO-I/O-PRO 功能块实现应用于 SMI LoVo 传动装置之间的通讯。这些模块支持单和组寻址以及状态监测。750 系列可编程现场总线控制器的 RS-232 板载接口和 750-650/003-000 或 753-650/003-000 串行 RS-232 接口可以连接到 SMI LoVo 接口模块。

该模块应使用外部 24VDC 电源供电。RS-232 和 24V 电源与 SMI LoVo 接口实现电气隔离。电源连接器以电流连接的方式连接到 RS-232 连接器。模块可 DIN 轨装。

SMI 表示标准电机接口，即电气传动装置的标准接口。SMI 可以将传动装置连接到集成的电子电路，以应用于百叶窗和百叶窗系统。
