3相电力测量
分类i-o系统
型号型号 750-493/000-001
简介

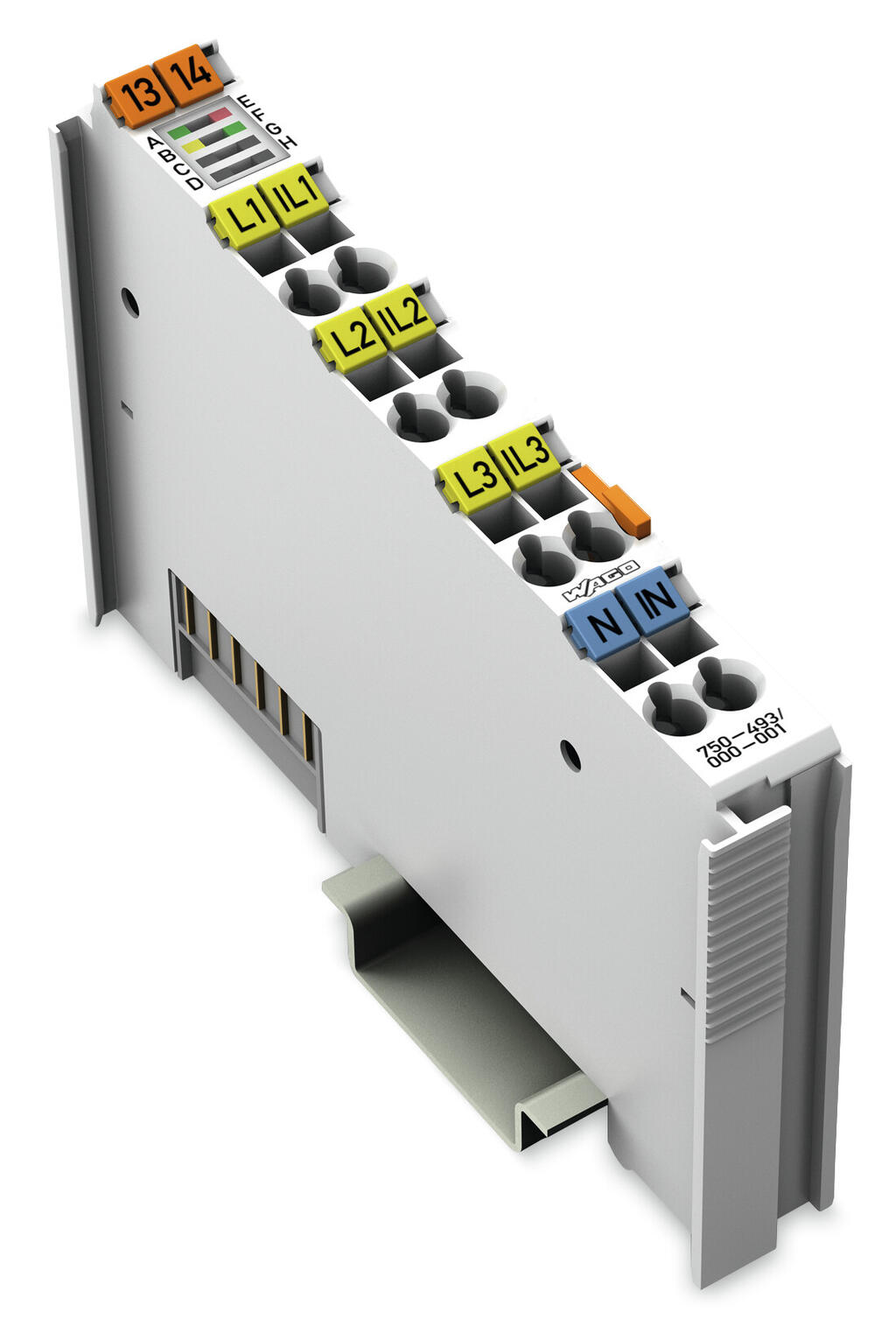

I/O系统: 3相电力测量 (750-493/000-001)
描述
三相电力测量模块可用于测量三相电网中的电气数据。
将电网与L1、L2、L3和N端相连，可进行电压测量。
通过电流互感器可将三相电流馈入IL1、IL2、IL3和IN端。
三相电力测量模块将均方根传送至过程映像中，无需控制器进行高级运算。三相电力测量模块利用全部标准电压(V)和电流(I)的均方根值计算出有功功率(P)、能量消耗(W)和功率因数(cos φ)。例如，视在功率(S)和相位角(ϕ)可轻松地从这些值中得出。
因此，三相电力测量模块可通过现场总线进行全面的电网分析。通过有功和视在功率消耗或负载情况，操作人员可以将驱动器或设备供电调节到最佳状态， 防止系统受损或出现故障。
