型号型号 750-624/020-002
简介

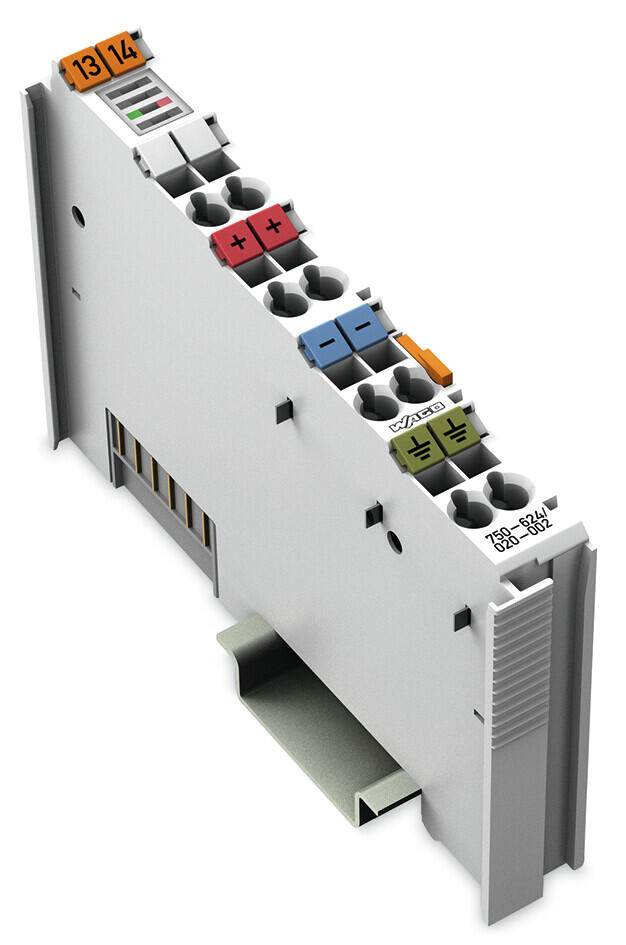

I/O系统: Filter module for field-side power supply (surge) (750-624/020-002)
描述
万可I/O系统750系列产品同样适用于船舶及近海/海上领域(例如，海上作业平台和装卸设备)。按照德国劳埃德船级社、英国劳氏船级社等主要机构的标准进行认证后，就可实现这些用途。此过压保护模块可确保正常(认证)的系统运行。模块可防止直流供电线路上因感性负载所致开关过压而引起的高能量干扰。其中包含对现场供电的瞬态保护，并且非常适于带绝缘监控功能的系统。此外还提供进行接地故障测试的可能性。
750-624/020-002：在船舶认证用途下，在工作站需要额外24 VDC现场供电时，需要用此来搭配750系列I/O模块。
指示灯：
LED (绿)：电源可用；
LED (红)：接地故障
接地故障诊断(响应值)：
750-624/020-002：在船舶认证用途下，在工作站需要额外24 VDC现场供电时，需要用此来搭配750系列I/O模块。
指示灯：
LED (绿)：电源可用；
LED (红)：接地故障
接地故障诊断(响应值)：
- 预警50 kΩ (±15 %)
- 主报警25 kΩ (±15 %)
- 滞后(典型) 25 … 30 %
- 响应时间≤ 5 s (典型2.5 s)
- 内部直流阻抗(测试电路) >10 MΩ (测试未激活)，>90 kΩ (测试激活)
- 测试电流≤180 μA (RF=0 Ω)
- 允许的系统泄漏电容≤ 2 μF
