电位分配
分类i-o系统
型号型号 750-1605
简介

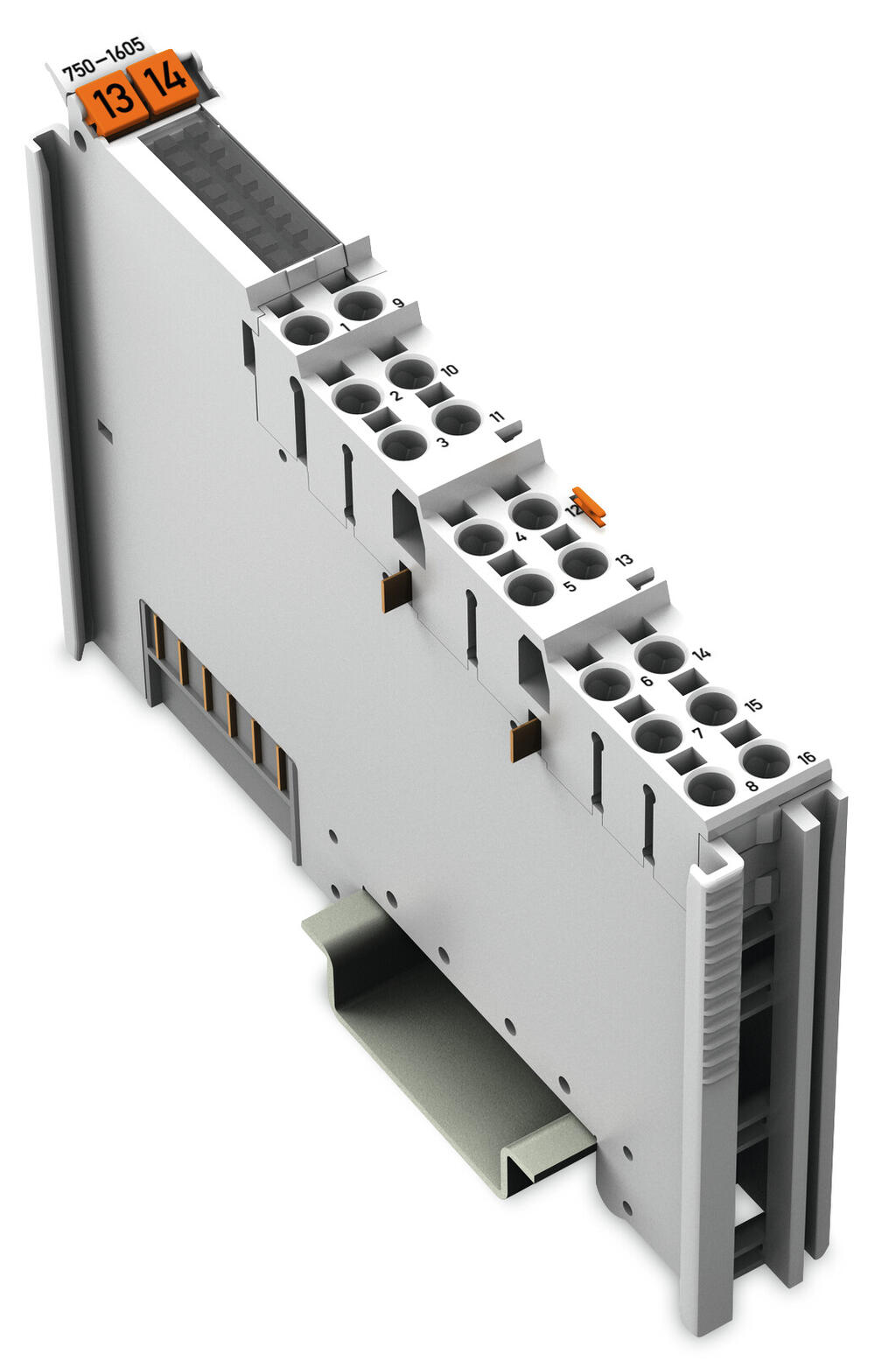

I/O系统: 电位分配 (750-1605)
描述
现场侧连接模块将24 V提供给输入以及750-1405和750-1406 16通道输入模块(也适用于单线连接的8通道输入模块)。
而无需使用额外的接线端子。
24 V电源和0 V电位来源于相邻上游I/O模块的内部电源跨接触点。当I/O模块装配到一起时，模块间的电源跨接触点自动连接，可将现场侧供电电压传递到下一个模块。24 V提供给全部十六个现场侧直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)连接，0 V电位通过，但不被模块使用。
需要使用210-719操作工具(刀口尺寸2.5 mm)打开直插型笼式弹簧接线单元。
