devicenet-现场总线适配器
分类i-o系统
型号型号 750-346
简介

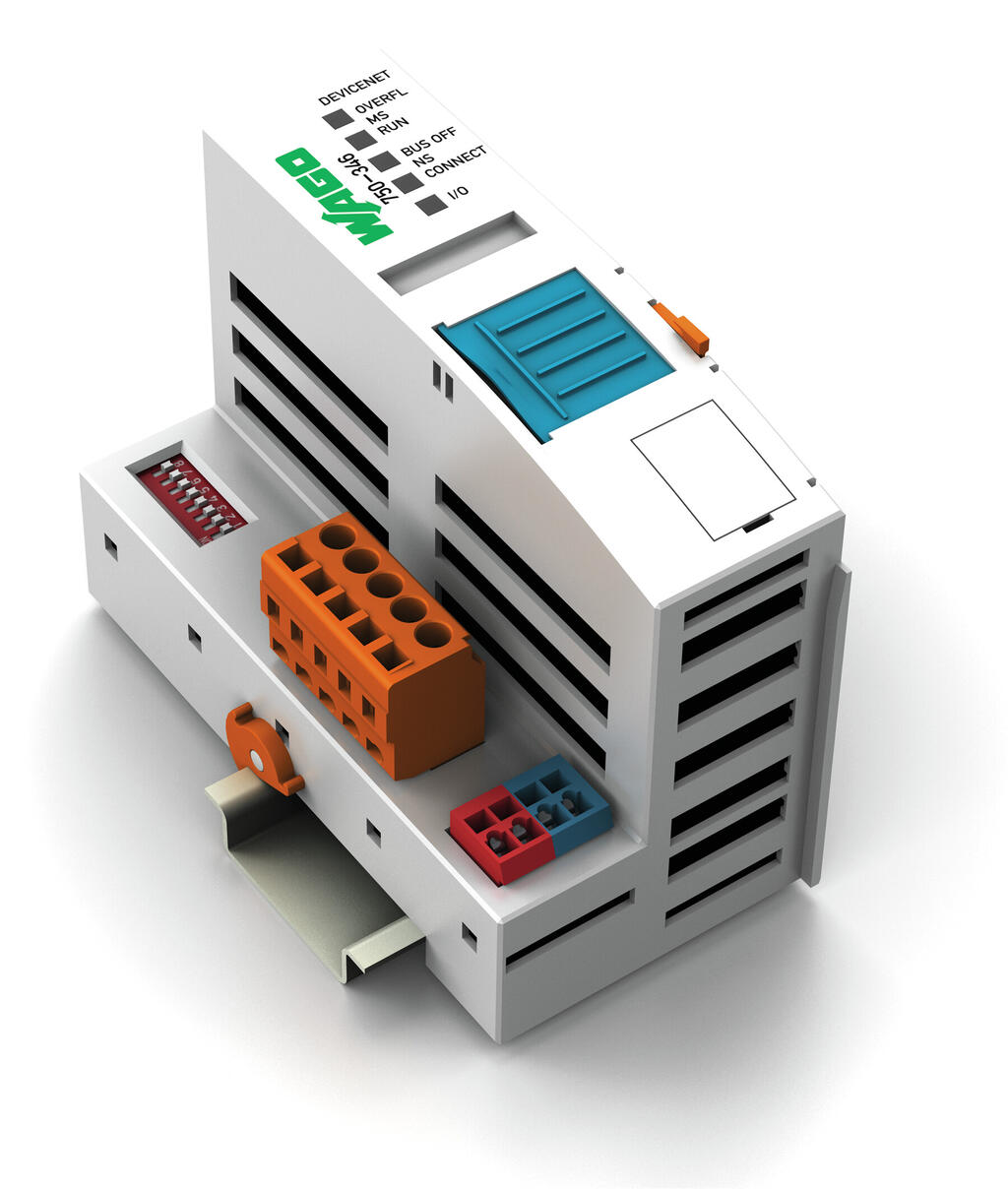

I/O系统: DeviceNet 现场总线适配器 (750-346)
描述
该ECO现场总线适配器专为对I/O数量要求较少的领域而设计， 如过程数据全部是数字量信号或只有少量模拟量信号的应用。
该适配器可直接为系统供电。通过单独供电模块为现场侧供电。
DeviceNet现场总线适配器可检测所有连接的I/O模块并创建本地过程映像。
可通过DeviceNet现场总线将过程映像传送到控制系统的存储器。
本地过程映像分为数据接收和数据发送两个数据区域。可通过DeviceNetTM将过程数据传送到控制系统接受进一步处理。可通过DeviceNetTM传送过程输出数据。
模拟量模块的数据被存储在按照模块排列顺序而自动建立的过程映像区中。数字量模块的位是以字节的形式排列在模拟量数据的后面。如果数字量总数超过8位，则总线适配器会自动从下一个新的字节开始识别。
