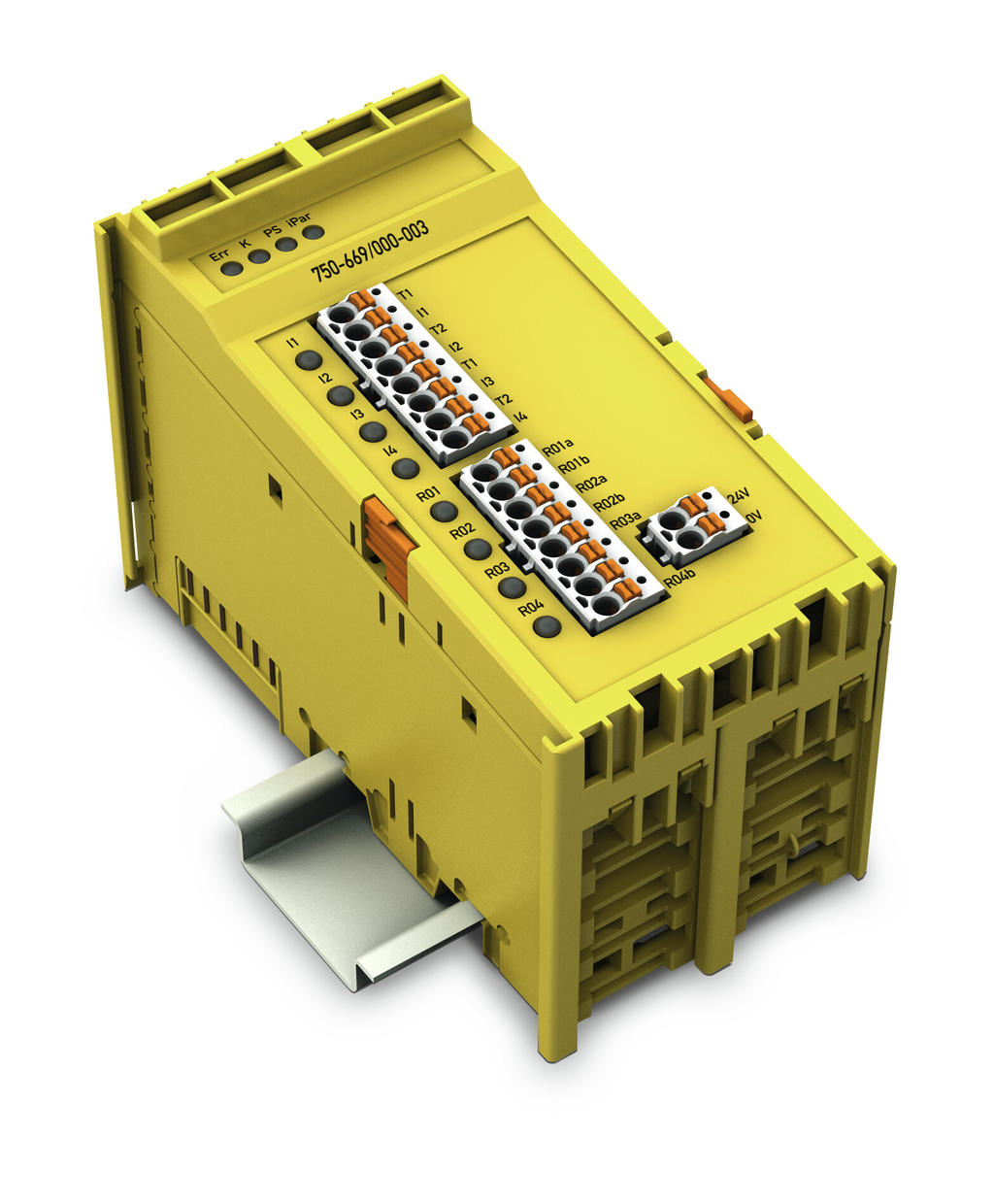

故障安全-4-4-通道数字量输入-继电器输出

该继电器模块带有4个安全输入和4个安全继电器输出，特别适合那些需要电气隔离输出、必须切换高负载或者通过不同电压类型(直流或交流)进行控制的应用。

电气隔离输出可自由彼此组合使用，可实现类别2或类别4架构并最高达到SIL3或PLe等级。

为此，输出可配置为P (正)、N (负)或PP和NN或PN开关。根据需求，4个安全输入可用作接触器反馈触点的监视输入或用于急停开关及门触点。

在输入侧，该模块可监控短路、错接线和外接电源的24 V供电。

监控及其他安全相关的参数(例如：操作模式、切断测试脉冲、偏差、滤波时间)可通过WAGO-I/O-CHECK软件设置。

配置工具可以很方便地集成到支持CC2及CC3工具调用接口(TCI)的工程系统。经过相应设置，更换模块时，参数可通过PROFIsafe-compatible iPar server自动下载到控制单元。

PROFIsafe地址可通过模块侧面的DIP开关或WAGO-I/O-CHECK软件进行设置。

该模块支持PROFIsafe V1和V2 (PROFIBUS, PROFINET)协议。配置现场总线节点时，I/O模块可任意组合。

为了保护模块免受浪涌电压冲击(过压保护符合IEC 61000‐4‐5标准)，24V电源电压应使用750-626滤波模块或外置浪涌滤波器。

了解更多信息，请查阅本产品的使用手册
