总线扩展适配器模块

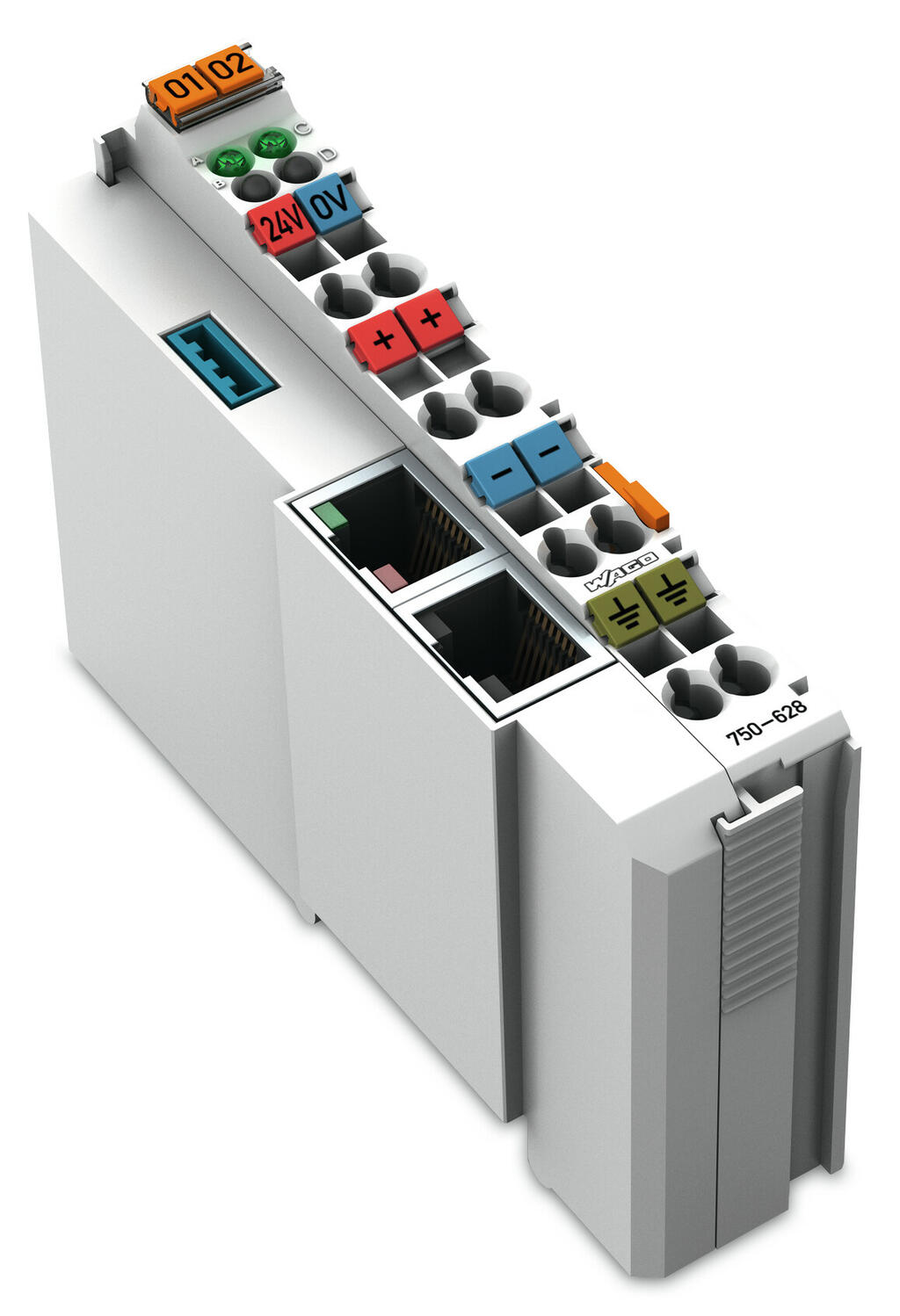

用于内部数据总线扩展的750-628适配器模块在模块组件中替换现场总线适配器/控制器。此外它还是750-627终端模块的对接件。将连接电缆插入顶部RJ-45接口中，通过终端模块750-627建立一个至现场总线适配器/控制器的逻辑链路。
扩展不会使现场总线适配器/控制器受到干扰 保留I/O模块系统的所有功能，不会出现任何变更。
通过底部RJ-45插口可以进一步扩展系统。这可以让整个系统扩展10级。

现场侧的电源电压和内部电子设备的电源电压可以单独输入。两级相互之间电气隔离。两个诊断LED指示内部和现场侧电源电压的信息。输入接口中的两个LED指示总线适配器的无故障通讯状态。该模块可以用作系统中的最后一个适配器模块(打开匹配的电阻)或者作为两个I/O模块组件的电桥。

为确保在使用750-627/-628适配器模块进行内部数据总线扩展时能保持安全运行条件，在启动适配器或PLC之前必须对此进行注册(请参见手册来了解支持的适配器/PLC)。出于此目的，必须使用
万可扩展设置软件(下载：www.wago.com)。

请注意整个系统中可能只激活一个终端电阻器。

请将更新后的固件和内部运行参数记录在适配器右侧的产品数据表格中。
