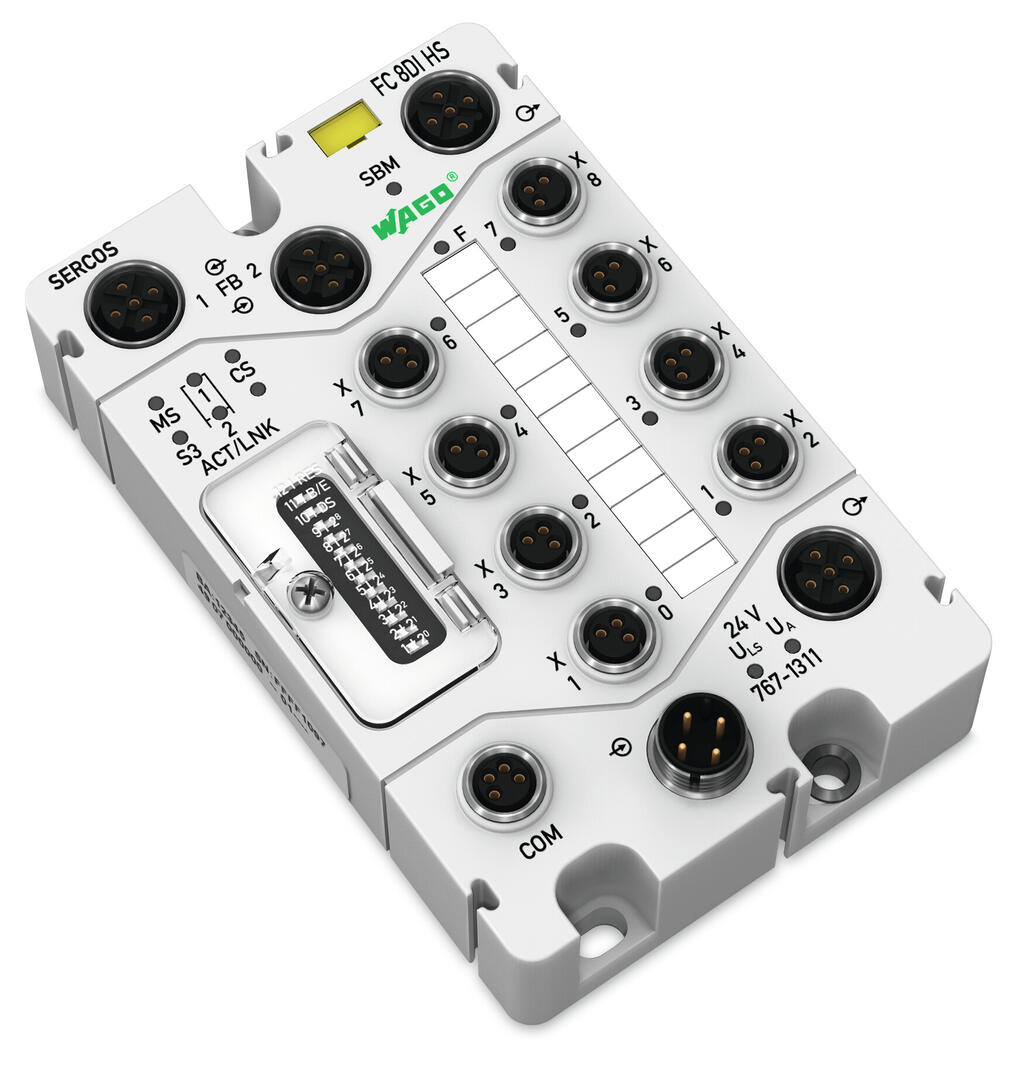

现场总线适配器-sercos

该现场总线适配器可将万可767系统与sercos网络相连， 并可检测站点的模块构成然后生成可配置的输入和输出过程映像。站配置包括模拟量、数字量以及特殊I/O模块。使用该现场总线适配器，设备可作为网络中的sercos I/O设备进行访问。对于标准TCP/IP通信，支持sercos服务通道(SVC)、实时通道(RTC)和IP通道(NRT)。

内置的2个以太网端口可轻松创建线型/环型结构，而无需使用额外的网络组件。每个端口均支持Auto MDI/MDI-X功能，并可自动检测传输方向，允许使用跳线和交叉电缆。

可以通过开关10，使用操作面板(开关)或软件(保持存储器)执行sercos地址的分配。此外，该现场总线适配器具有8个数字量输入，可以接收开关和传感器的二进制信号。

• 8个数字量快速输入，类型1 (IEC 61131)
• 硬件延时：10 µs
• 模块化，最多可扩展64个I/O模块(通过系统端口)
• USB服务接口
• 通过SDDML设备描述文件进行配置和参数设置
• 通过FDT/DTM进行参数设置(包括诊断和模拟)
• 密封式操作面板(工作模式和地址开关)

• 模块标记牌(WMB)，黄色(1个)
• 通道标记条(1个)
• M8防护帽(2个)
