3相电力测量

分类i-o系统

型号型号 750-495/000-002

简介

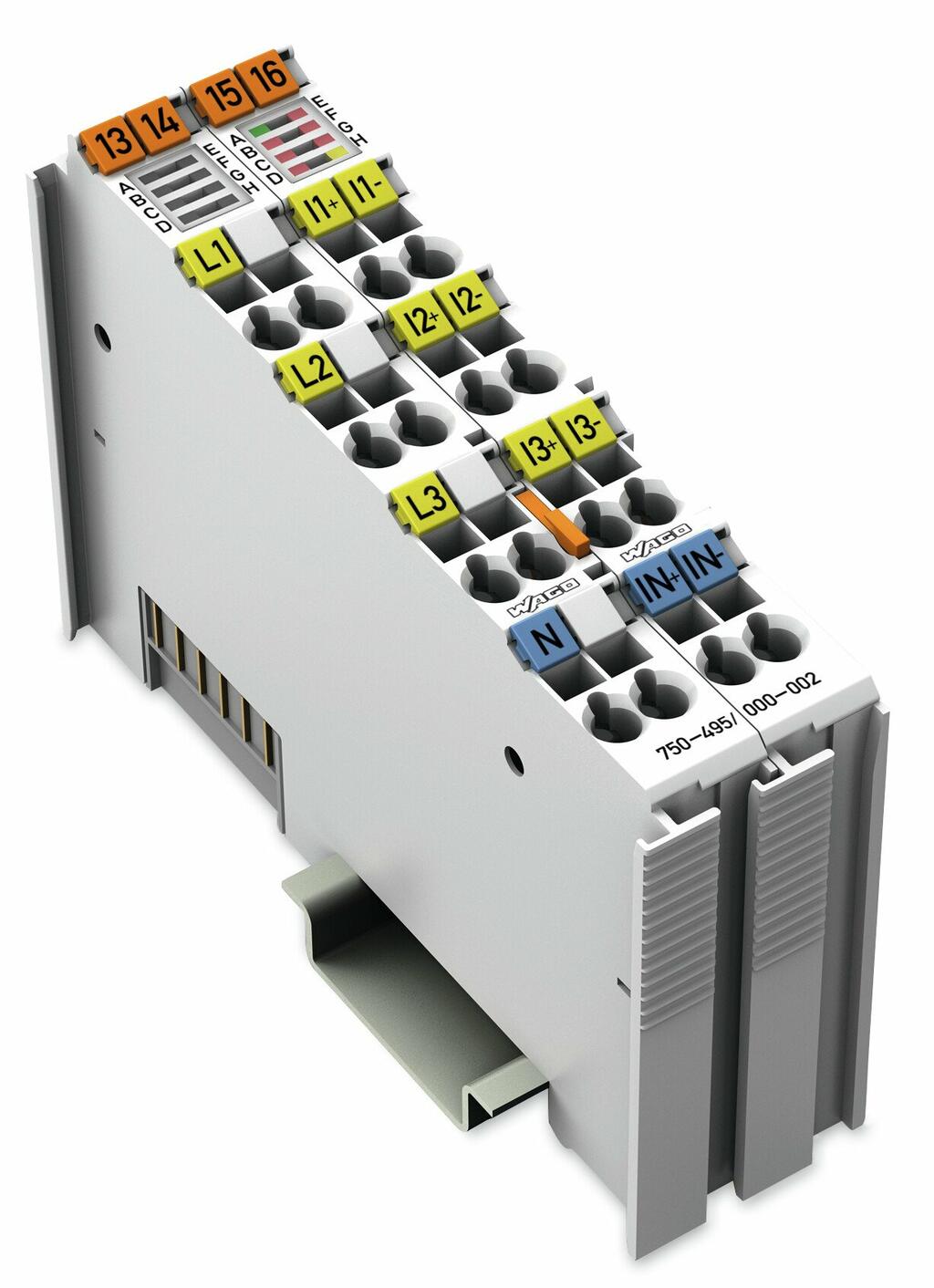

I/O系统: 3相电力测量 (750-495/000-002)

描述

三相电力测量模块(750-495)可用于测量三相电网中的电气数据。将电网与L1、L2、L3和N端相连，可进行电压测量。通过电流互感器将三相电流送入IL1、IL2、IL3及N端(各有2个接线端+，-)。电力测量模块(750-495)将测量数据(例如，无功/视在/有功功率、电力消耗、功率因数、相位角、频率、过压/欠压)直接传输到过程映像中，无需控制器进行高级运算。综合的数据测量以及最大41个谐波的谐波分析允许三相电力测量模块通过现场总线进行全面的网络分析。通过对中性导线进行的电流测量可以检测和防止绝缘失效。四象限显示可以表示不同的负载(感性、容性)，以及它是耗电还是发电。
