topjob-s-fi-主配电盘套装
分类电气安装用接线端子和连接器
型号型号 821-122
简介

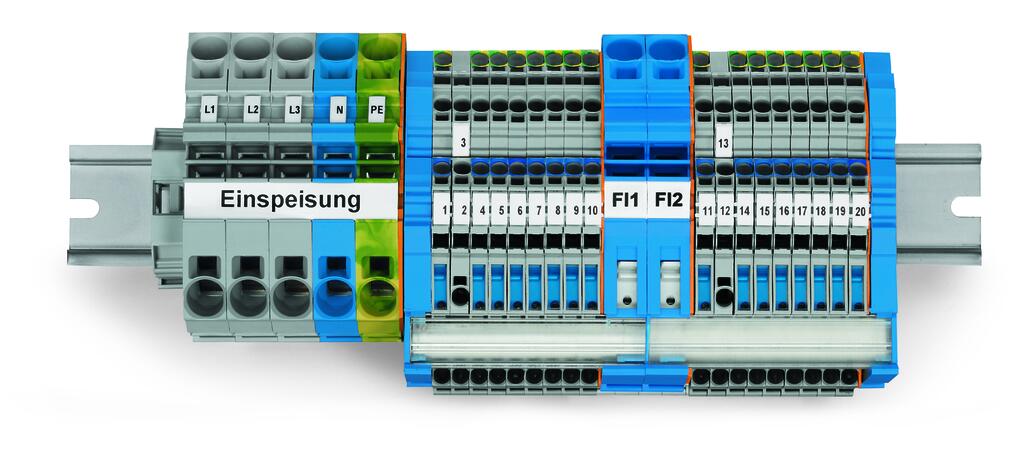

电气安装用接线端子和连接器: TOPJOB® S FI 主配电盘套装 (821-122)
描述
- 适于配备２个RDC断路器的主配电盘；
- 提供了完备的连接组件，可连接供电接线端子以及9个交流电路和1个三相电路
- 通过２个10 x 3 mm N-汇流条分配接地故障电位。分隔N电位以进行绝缘电阻测量，使用多层电气安装用接线端子中的N线分断滑块
含有：
- 16 x 多层电气安装用接线端子；NT/L/PE；4 mm² (2003-7641)
- 2 x 多层电气安装用接线端子；L/L；4 mm² (2003-7642)
- 2 x 端板和隔板(2003-7692)
- 3 x 2线供电接线端子(适用于配电箱)；灰色；16 mm² (2016-7601)
- 1 x 2线供电接线端子(适用于配电箱)；蓝色；16 mm² (2016-7604)
- 1 x 2线保护接地端子；黄绿混色；16 mm² (2016-7607)
- 1 x 端板和隔板(2016-7692)
- 2 x 1线N(中线)可断开式接线端子；蓝色；16 mm² (2016-7714)
- 1 x 端板和隔板(2016-7792)
- 1 x 终端挡块；厚度10 mm (249-117)
- 2 x 汇流条支架；可当作终端挡块使用(2009-305)
- 1 x 汇流条；镀锡；0.2 m (210-133)
- 1 x N-汇流条保护盖；透明；0.2 m (777-303)
- 1 x 标记条；白色；0.5 m (2009-110)
- 1 x WMB标记牌；1 … 50 (793-5566)
- 1 x WMB标记牌；L1、L2、L3、N、PE (793-5472)
- 1 x 标记笔(210-110)
端子排长度(包括终端挡块)：20.52 cm
