topjob-s-fi-ls-主配电盘套装
分类电气安装用接线端子和连接器
型号型号 821-123
简介

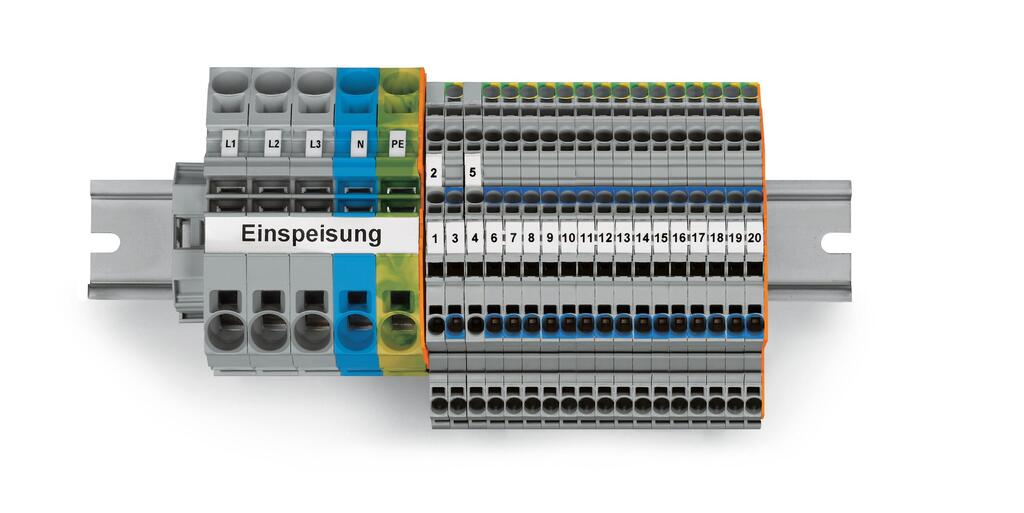

电气安装用接线端子和连接器: TOPJOB® S FI/LS 主配电盘套装 (821-123)
描述
- 适于每个电路配备独立RDC/LS开关的主配电盘；提供了完备的连接组件，可连接供电接线端子以及14个交流电路和2个三相电路
- 通过没有分断功能的多层电气安装用接线端子将RDC/LS开关的Ｌ线和Ｎ线连接到电路。通过RCD/LS开关实现N电位分隔，从而进行绝缘电阻测量
含有：
- 16 x 多层电气安装用接线端子；NT/L/PE；4 mm² (2003-7641)
- 2 x 多层电气安装用接线端子；L/L；4 mm² (2003-7642)
- 1 x 端板和隔板(2003-7692)
- 3 x 2线供电接线端子(适用于配电箱)；灰色；16 mm² (2016-7601)
- 1 x 2线供电接线端子(适用于配电箱)；蓝色；16 mm² (2016-7604)
- 1 x 2线保护接地端子；黄绿混色；16 mm² (2016-7607)
- 1 x 端板和隔板(2016-7692)
- 2 x 终端挡块；厚度10 mm (249-117)
- 1 x 标记条；白色；0.5 m (2009-110)
- 1 x WMB标记牌；1 … 50 (793-5566)
- 1 x WMB标记牌；L1、L2、L3、N、PE (793-5472)
- 1 x 标记笔(210-110)
端子排长度(包括终端挡块)：17.54 cm
