dali传感器适配器

万可DALI多功能传感器套装与753-647 DALI多主站模块配套使用，该套装包括以下三个组件：

- DALI传感器适配器 (可单独订购)

- ECO-CI组件

- MULTI-3-CI传感器

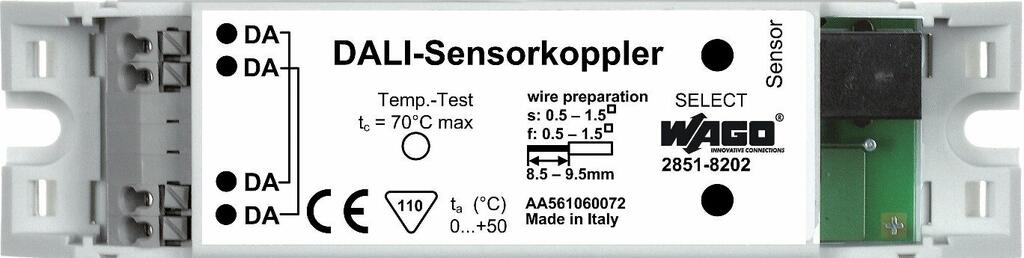

DALI传感器适配器用于将MULTI-3-CI传感器连接到一个DALI总线系统。为此，需要将MULTI-3-CI传感器通过RJ-10插座连接到DALI传感器适配器上。DALI接点再将DALI传感器适配器连接到DALI网络和WAGO DALI模块上。ECO CI组件包括两个盖板，将DALI传感器适配器安装到天花板上时，盖板可充当防触电保护装置或护线装置。MULTI-3-CI传感器带有运动及光线传感器，具有运动探测和基于环境光线的照明控制功能。通过DALI线路可对DALI传感器适配器供电。DALI传感器适配器通过DALI总线将传感器通道的测量值以报文的形式传输到WAGO DALI模块。通过WAGO DALI配置程序可单独进行参数设置。DALI总线上运行的传感器数量取决于具体设备的总功耗及执行器和传感器的地址范围。根据DALI总线的容量，DALI Multi-Master模块(753-647)最多可连接16个DALI传感器适配器。

安装

传感器连接

MULTI-3-CI传感器连接到一个在外壳盖板上标记为”Sensor”的4极RJ-10插座(4P4C)上。

为便于连接，传感器插头上带有快速锁定装置。传感器适配器上只能连接一个MULTI-3-CI传感器。

天花板安装

要实现在照明设备外部的安装(例如：吊顶)，ECO-CI组件必须安装到照明设备的两侧，以提供应力消除和防触电保护。DALI传感器适配器也可安装在照明设备内部。在照明设备尺寸与电子镇流器尺寸相符时,便可使用照明设备内部的可用空间。

注意：

DALI传感器适配器可单独订货，并与欧司朗公司的Multi-Sensor组合使用。
