增量型编码器接口模块
分类i-o系统
型号型号 750-637/000-004
简介

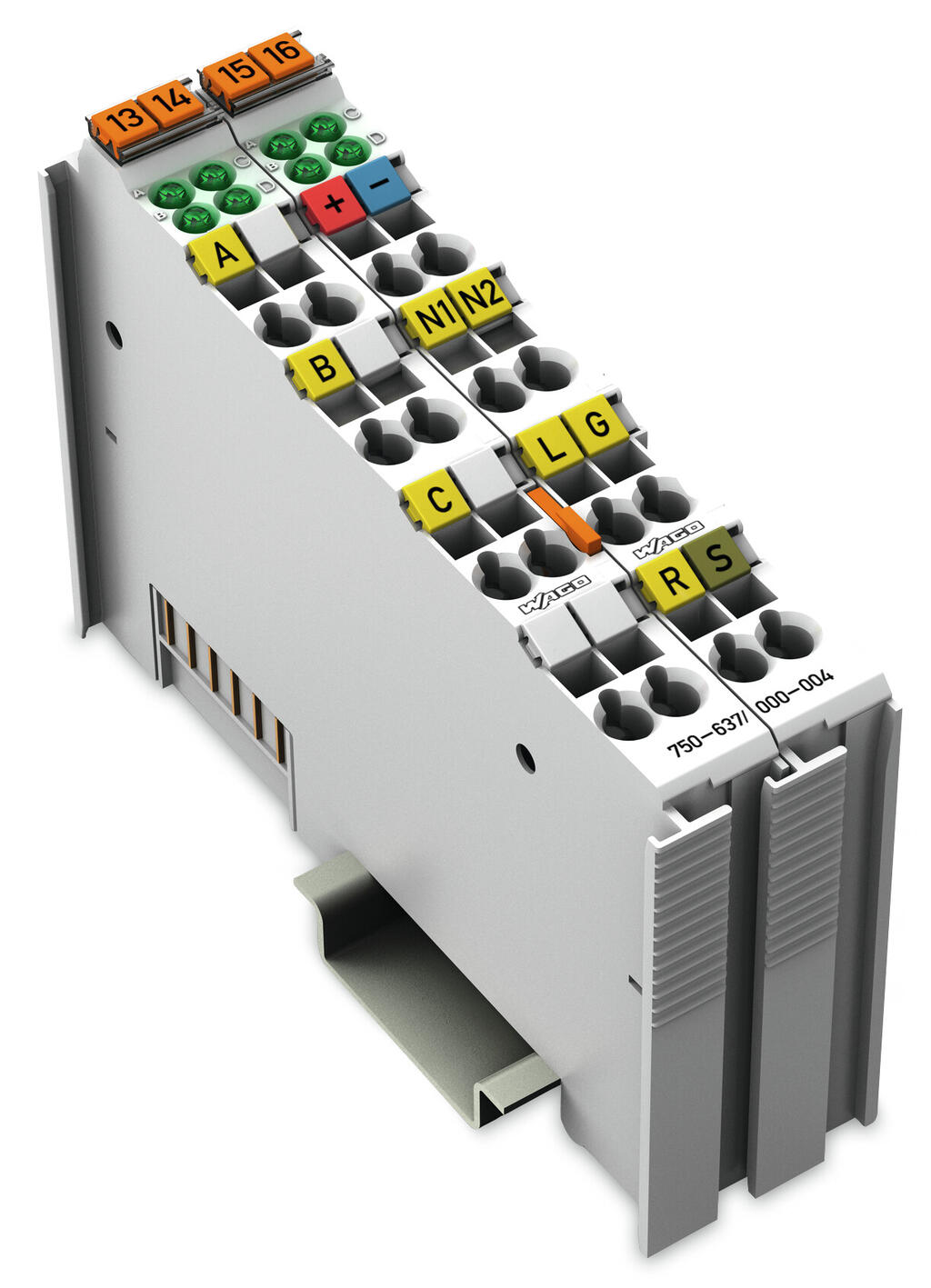

I/O系统: 增量型编码器接口模块 (750-637/000-004)
描述
该模块可与带有标准接口(如，RS-422、差分、单端)的增量型编码器相连接。
通过控制端可对带有正交译码器的计数器及零脉冲锁存器进行读取或使能操作。同时，还可对计数器进行设置并将计数值传送至锁存器。此外，这一功能也可通过输入端“C”或“Latch”来实现。
速率(增量/ms)将自动进行采集，并且也可替代锁存值而传送到控制器。
可以使用输入端G锁定计数器。输入端“Ref”可激活初始点“C”的功能。
凸轮输出N1和N2指示计数值是否在定义值范围内。该范围可以调整。
该模块必须通过外部24 V DC电源供电, 同时编码器(Ui, U0)也可以从此电源取电。
屏蔽端可直接与DIN导轨相连。
