cc-link-现场总线耦合器
分类i-o系统
型号型号 750-325
简介

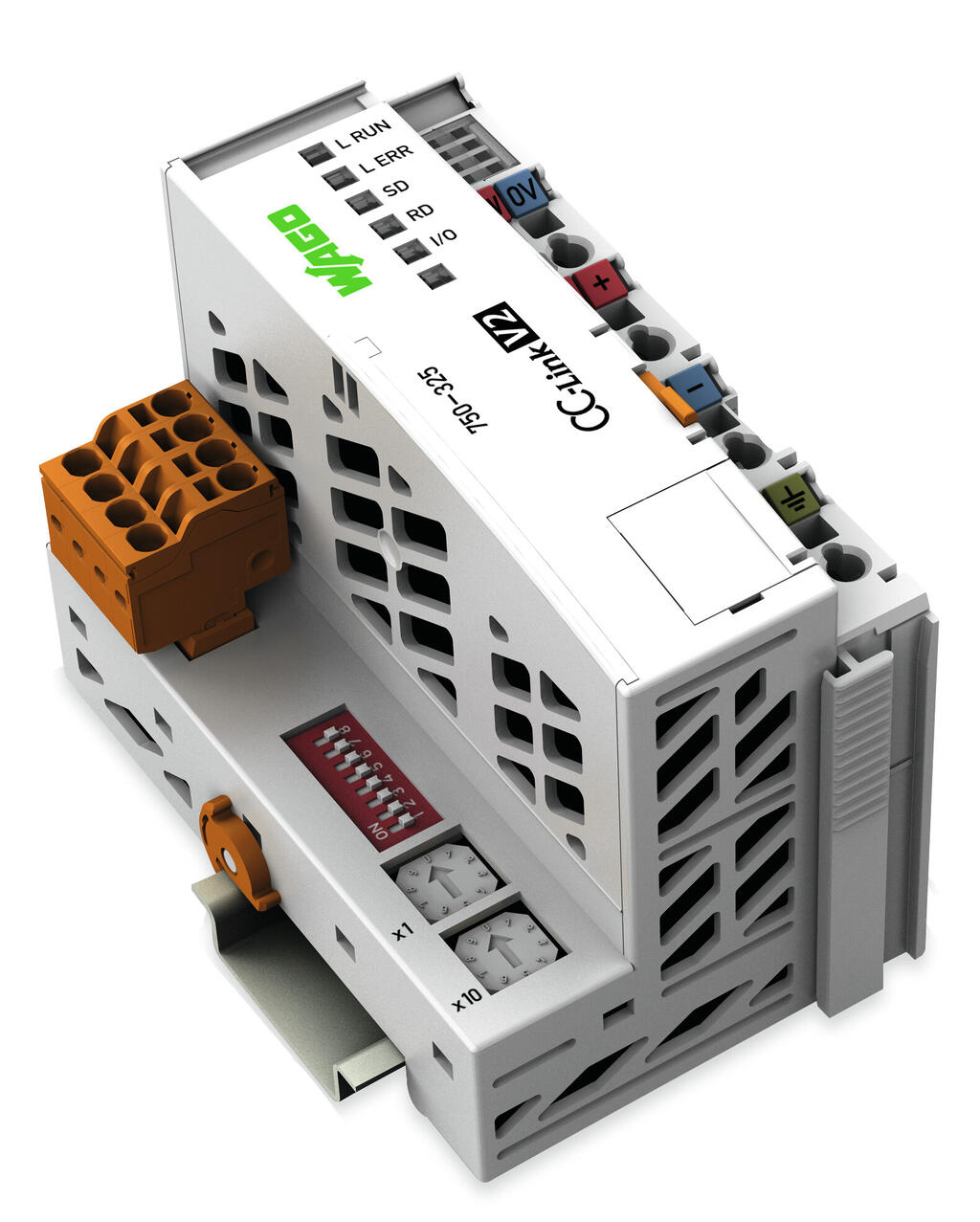

I/O系统: CC-Link 现场总线耦合器 (750-325)
描述
该现场总线适配器可将WAGO‐I/O SYSTEM作为从站与CC-Link现场总线连接。该现场总线适配器支持V1.1和V2.0版本的CC-Link协议。
适配器支持所有WAGO I/O模块并可创建本地过程映像。过程映像包括数字量、模拟量模块。模拟量模块以字或字节的形式传输数据，数字量模块的数据以位的形式传输。
可通过CC‐Link现场总线将过程映像传送到控制系统的存储器。
本地过程映像分为数据接收和数据发送两个数据区域。借助CCLink现场总线，可将过程数据发送至控制系统做进一步处理。过程输出数据通过CC-Link协议进行传输。
模拟量模块的数据被存储在按照模块排列顺序而自动建立的过程映像区中。
数字量模块的位是以字节的形式排列在模拟量数据的后面。如果数字量总数超过8位，则总线适配器会自动从下一个新的字节开始识别。
