3相电力测量

分类i-o系统

型号型号 750-495

简介

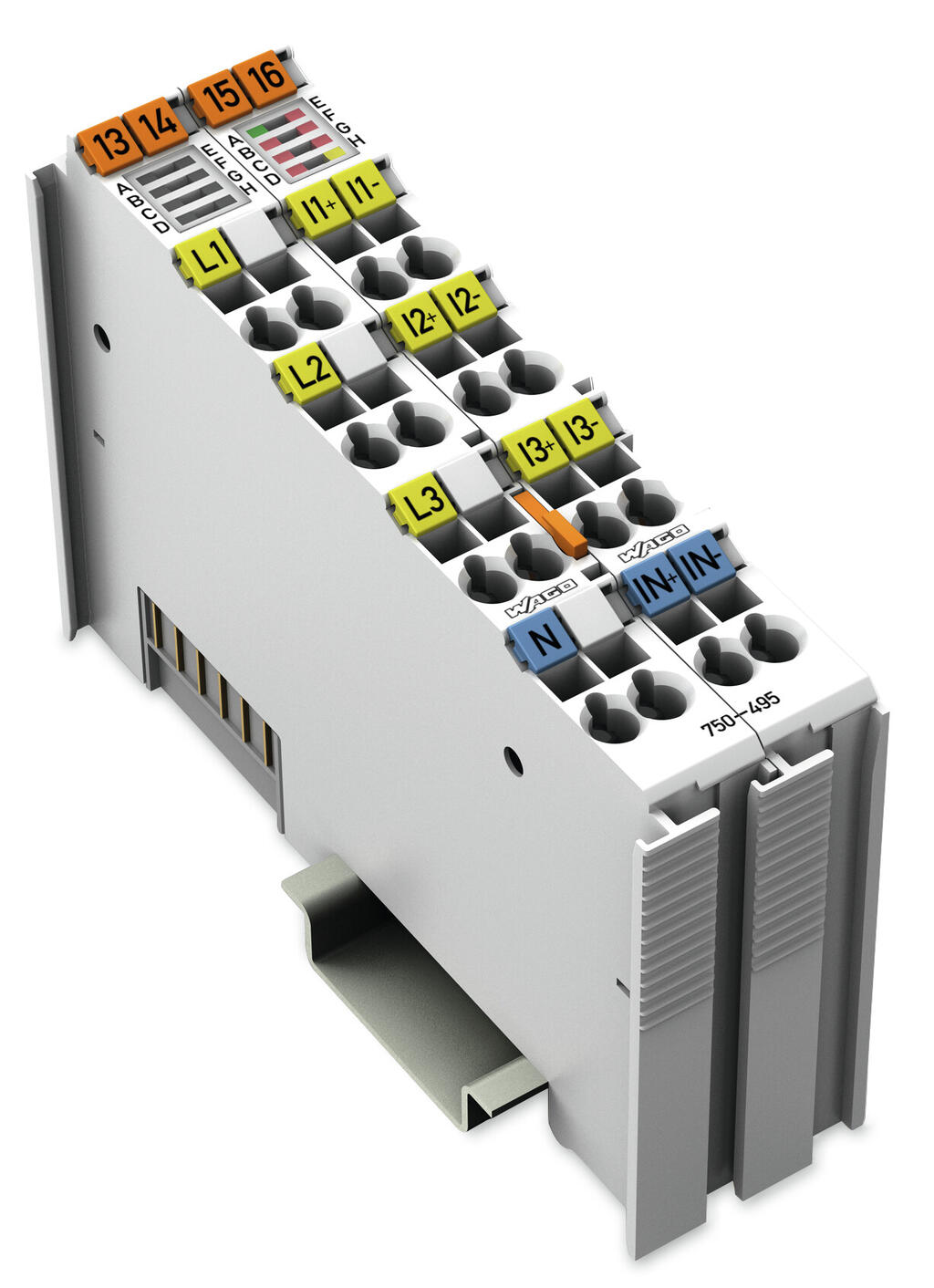

I/O系统: 3相电力测量 (750-495)

描述

750-495三相电力测量模块用于测量三相电网中的电气数据。将电网与L1、L2、L3和N端相连，可以进行电压测量。通过电流互感器或750-495/000-002专用罗氏线圈，三相电流被送入IL1、IL2、IL3及IN端。750-495电力测量模块将测量数据（例如，无功功率/视在功率/有效功率、能量消耗、功率因数、相位角、频率、过电压、低电压）直接传输到过程映像，而不需要控制器的高级运算。综合的数据测量以及最大41个谐波的谐波分析允许三相电力测量模块通过现场总线进行全面的电网分析。

通过所测得的数值，操作员可以将驱动器或者设备调节到最佳运行状态，防止系统受损或出现故障。通过对中线进行的电流测量可以检测和防止绝缘失效。四象限显示可以表示不同的负载（感性、电容性），以及它是耗电还是发电。
