devicenet-现场总线适配器
分类i-o系统
型号型号 750-306
简介

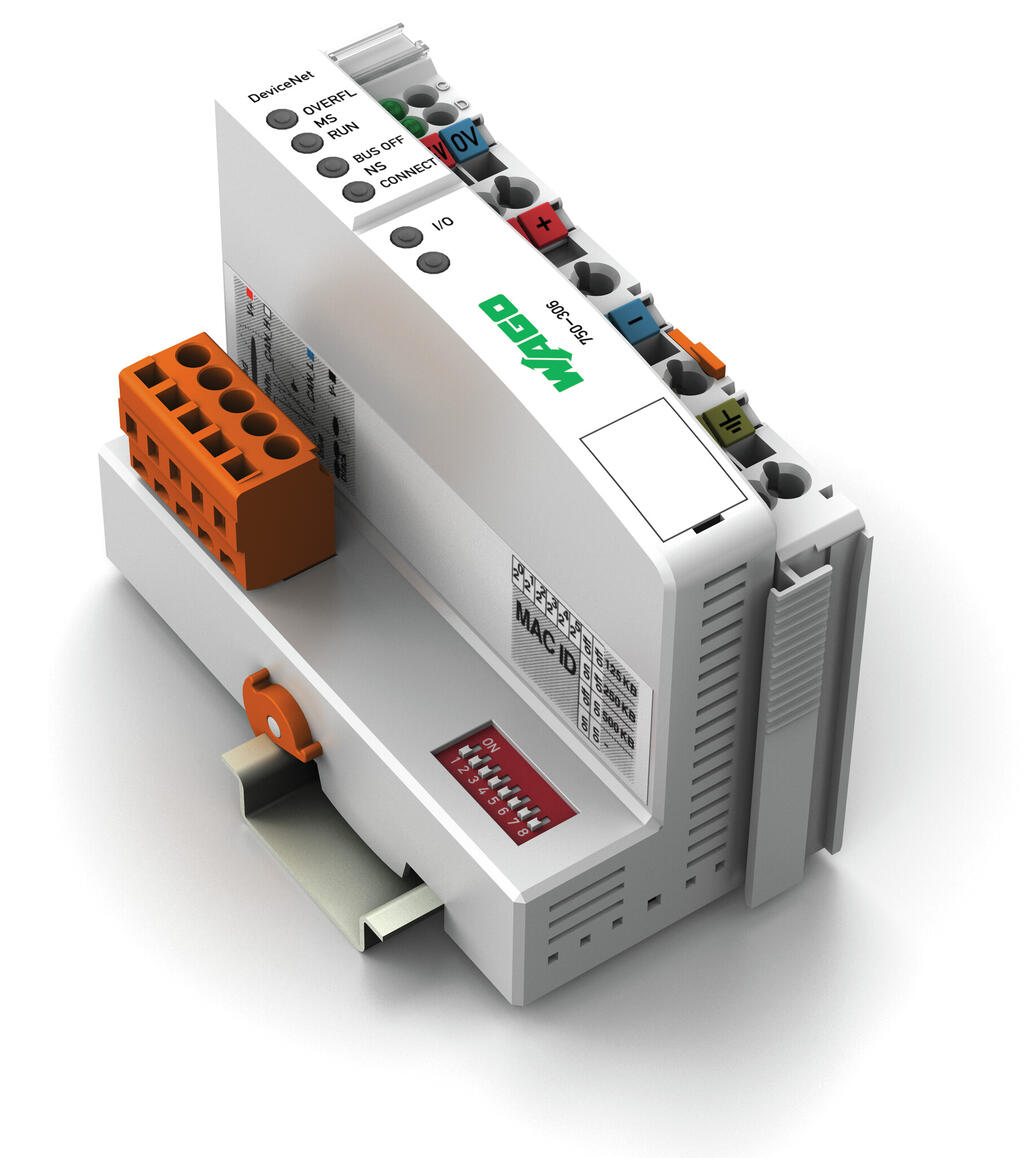

I/O系统: DeviceNet 现场总线适配器 (750-306)
描述
该现场总线适配器可将万可I/O系统作为一个从站与DeviceNet现场总线相连。
适配器支持所有WAGO I/O模块并可创建本地过程映像。模拟量模块和特殊功能模块以字或字节的形式传输数据，数字量模块以位的形式传输数据。
可通过DeviceNet现场总线将过程映像传送到控制系统的存储器。
本地过程映像分为数据接收和数据发送两个数据区域。可通过DeviceNetTM将过程数据传送到控制系统接受进一步处理。可通过DeviceNetTM传送过程输出数据。
模拟量模块的数据被存储在按照模块排列顺序而自动建立的过程映像区中。数字量模块的位是以字节的形式排列在模拟量数据的后面。如果数字量总数超过8位，则总线适配器会自动从下一个新的字节开始识别。
